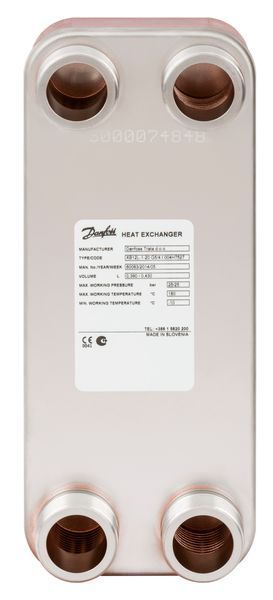

Паяный пластинчатый теплообменник XB12L-1-50 004H7532

Код товара: 004H7532
9550 леев
9550  леев/месяц
Код товара: 004H7532

Самовывоз

Открытие посылки
Описание

Паяный пластинчатый теплообменник  XB12L-1-50 — это устройство, предназначенное для передачи теплоты от среды с более высокой температурой (греющий теплоноситель) к среде с более низкой температурой (нагреваемый теплоноситель) через разделяющие стенки (поверхность теплообмена). Такой способ передачи тепла называется рекуперативным. Поверхностью теплообмена является пакет штампованных пластин из нержавеющей стали с гофрированной поверхностью разного профиля.

ПРЕИМУЩЕСТВА ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ  XB12

  • Компактность и экономичность. Из-за отсутствия зажимной конструкции паяные пластинчатые теплообменники исключительно компактны, а также выигрывают в весе (до 10 раз) и стоимости (до 30—40%) по отношению к разборным пластинчатым теплообменникам той же мощности.
  • Работа с повышенными нагрузками. Паяный пластинчатый теплообменник устойчив к длительным высокотемпературным нагрузкам при температуре в подающем трубопроводе выше 120°С.
  • Простое обслуживание и сервис. Паяные пластинчатые теплообменники не требуют текущего обслуживания. Поверхность пластин обычно очищают от загрязнений только при наблюдаемом снижении эффективности теплообмена. Очистка осуществляется безразборным методом — химической промывкой с использованием специальных составов, не разрушающих поверхность пластин и медный припой. Процесс промывки занимает всего 2—3 часа, т.е. перерыв в технологическом процессе минимален.
  • Минимальные сроки поставки. Основные типы паяных пластинчатых теплообменников из типоразмерного ряда всегда в наличии на складе. Поэтому срок готовности оборудования к отгрузке — всего 1 день!

ОБЛАСТИ ПРИМЕНЕНИЯ ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ  XB12

  • Системы отопления и горячего водоснабжения в котельных, тепловых пунктах, тепловых сетях промышленных объектов и жилых домов, при коттеджном строительстве, в бассейнах и т.д.
  • Холодильная и климатизационная техника в качестве конденсаторов и испарителей.
  • Пищевая промышленность в качестве охладителей или пастеризаторов молока, пива и пр.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА  XB12

Габаритные размеры паяного пластинчатого теплообменника XB12L-1-50 Ридан

A, ммB, ммC, ммD, ммF, мм
289118234 (G 5/4 A); 235 (G 1 A)63 (G 5/4 A); 65 (G 1 A)25 (G 5/4 A); 20 (G 1 A)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХарактеристикиТип
XB12HXB12MXB12L
Условное давление Py, бар25
Максимальная рабочая температура, °С180
Минимальная рабочая температура1), °С-10
СредаВода/гликолевый раствор с концентрацией до 50%
Объем одного канала, л0,02670,0320,042
Площадь поверхности теплообмена одной пластины, м20,028
Тип присоединенияНаружная трубная резьба по ISO 228/1
Размер присоединения/длина патрубковG 5/4 A - 25 мм; G 1 A - 20 мм
Материал пластинНержавеющая сталь EN1.4404 (AISI 316L)
Материал припояМедь

1) При температуре теплоносителя ниже 2 °С должна быть использована гликолево-водная смесь.



КОНСТРУКЦИЯ ПАЯНОГО ТЕПЛООБМЕННИКА

Условием применения паяных пластинчатых теплообменников  XB12L-1-50 является отсутствие в процессе эксплуатации нерастворимых отложений на поверхности пластин. Также необходимо избегать попадания в теплообменник веществ, которые могут разрушить медную пайку.

 Конструкция паяного пластинчатого теплообменника XB12L-1-50 Ридан

  1. Присоединительные патрубки
  2. Комплект спаяных между собой пластин

Пластины из нержавеющей стали надежно спаяны между собой во всех точках соприкосновения, а также по краю. Это на 100% исключает утечку жидкостей, а также их смешение в паяном теплообменнике.

В качестве материала для пайки используется медь. Под заказ возможно использование нержавеющей стали в качестве припоя.

Условное обозначение паяных пластинчатых теплообменников XB

XB06H-1-40
12
3
4

1. Паяный пластинчатый теплообменник
2. Типоразмер пластин
3. Количество ходов в теплообменнике:
           1 — одноходовой
           2 — двухходовой
4. Количество пластин в теплообменнике

Характеристики
Общие характеристики
Производитель
Danfoss
Страна производителя
Denmark
Тип теплообменника
XB12L
Тип присоединения
G1 1/4 х 25 мм
Материал пластин:
INOX AISI 316L
Рабочая температура:
от –10 °С до +180 °С
Максимальное рабочее давление:
до 25 бар.
Количество пластин
50
